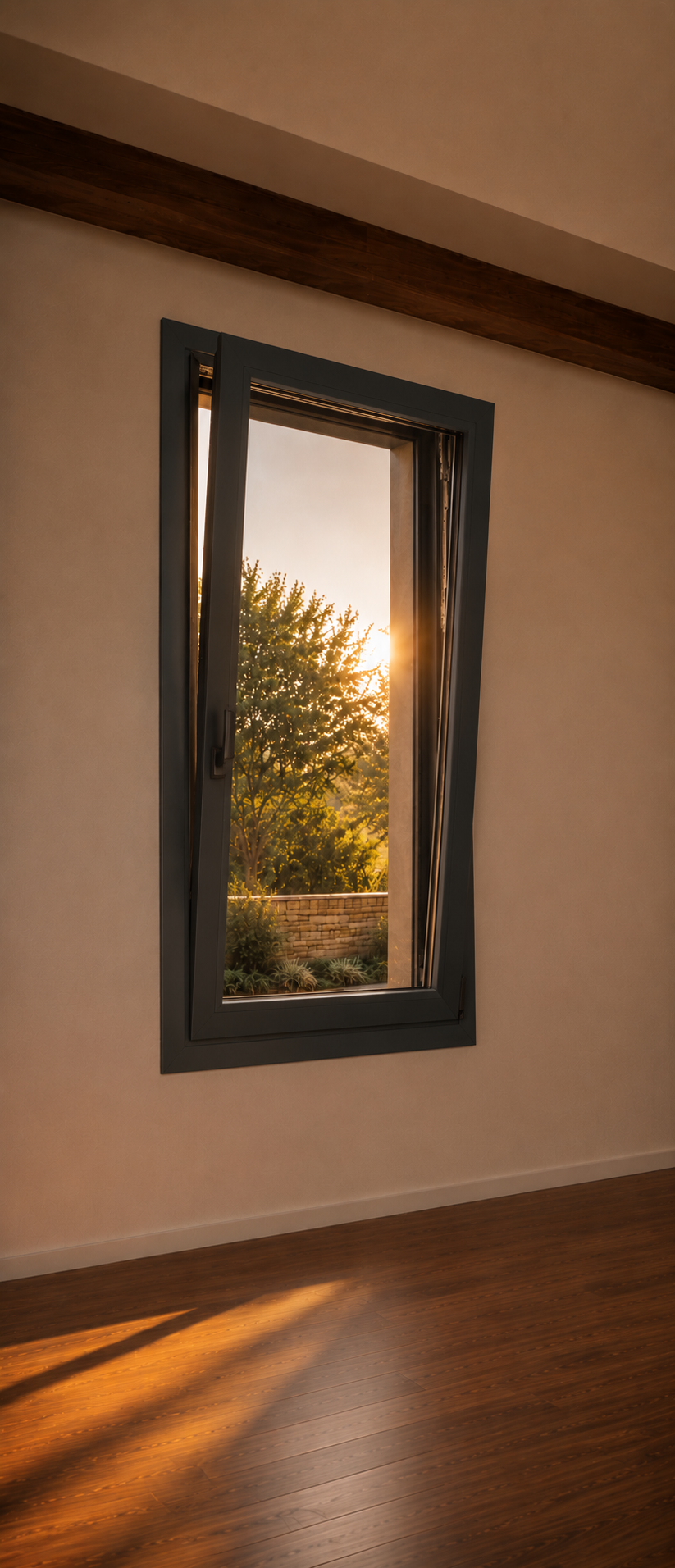

Sistema de ventana practicable de hoja oculta con Rotura de Puente Térmico. Marco y hoja de 65 mm con junta central térmica, configuración practicable, oscilobatiente y abatible para una lectura exterior continua del cerramiento.
Ficha técnica con sección de perfil, ensayos UNE-EN, configuraciones practicable / oscilobatiente / abatible y acabados Qualicoat-Seaside / Qualanod sobre carta RAL completa.
Abrir catálogo en nueva pestaña
Permeabilidad al aire Clase 4, estanqueidad al agua E750 y resistencia al viento Clase C5 según ensayos UNE-EN.
Aluminio 6063-T5 con poliamida 6.6 reforzada. Varillas de poliamida de 24/34 mm, junta central térmica y acristalamiento hasta 32 mm. Marco y hoja de 65 mm con espesores medios de 1,5 / 1,6 mm.
Hoja oculta para una lectura exterior continua del cerramiento, sin diferencia visible entre marco y hoja desde el exterior. Compatible con todas las zonas climáticas del CTE.
Peso máx. 130 kg por hoja, transmitancia del marco Uf = 2,0 W/m²K. Lacado QUALICOAT-SEASIDE (60µm mín.) o anodizado QUALANOD (15µm mín.) sobre carta RAL completa, bicolor, efecto madera o anodizados.
Abrir catálogo técnico PDF| Parámetro | Valor / Categoría | Descripción / Normativa |
|---|---|---|
| Fabricante del sistema | Extrual · distribuye Marton | Fabricante europeo de sistemas de carpintería en aluminio con RPT |
| Tipo de producto | Practicable hoja oculta RPT | Ventana practicable, oscilobatiente y abatible para vivienda residencial y obra singular |
| Aleación de aluminio | 6063-T5 | Tratamiento térmico T5. Normas EN 515, EN 573-3, EN 755-2, ISO 9001 |
| Rotura de puente térmico | Poliamida 24 / 34 mm | Varillas de poliamida reforzada. Junta central térmica adicional |
| Marco / Hoja | 65 / 65 mm | Espesores medios de 1,5 mm (marco) / 1,6 mm (hoja) |
| Junta | Central térmica | Tercera junta central que mejora la estanqueidad y el aislamiento |
| Tipologías de apertura | Practicable · Oscilobatiente · Abatible | Ventana de 1 o 2 hojas. Ensayo según UNE-EN 1026 sobre 2 hojas |
| Transmitancia térmica del marco (Uf) | 2,0 W/m²K | UNE-EN 10077-1 + CTE Feb. 2015 |
| Transmitancia térmica del conjunto (Uw) | desde 0,9 W/m²K | CTE 2015 + UNE-EN 10077-1. Con vidrio óptimo seleccionado |
| Aislamiento acústico máximo | hasta Rw = 43 dB | UNE-EN 14351-1 + UNE-EN 12354-3 + ISO 717-1. Con acristalamiento óptimo |
| Acristalamiento | Hasta 32 mm | Compatible con doble y triple vidrio |
| Permeabilidad al aire | Clase 4 (UNE-EN 1026-2017) | Máxima categoría posible. Ensayo sobre ventana 2 hojas |
| Estanqueidad al agua | E750 (UNE-EN 1027-2017) | Hermeticidad superior frente a presión de agua extrema |
| Resistencia al viento | Clase C5 (UNE-EN 12211-2017) | Alta resistencia a cargas de viento |
| Peso máximo admitido por hoja | 130 Kg | Carga máxima admitida por hoja según herraje |
| Zonas CTE | A · B · C · D · E · α | Cumplimiento en todas las zonas climáticas |
| Lacado | QUALICOAT-SEASIDE | Espesor mínimo 60 micras. Resistencia ambiente marino |
| Anodizado | QUALANOD (EWAA-EURAS) | Espesor mínimo 15 micras |
| Acabados disponibles | RAL · Anodizados · Bicolor · Madera | Lacados RAL, moteados y rugosos. Efecto madera. Bicolor (interior / exterior independientes) |
El sistema E-65 C16 admite apertura practicable, oscilobatiente y abatible, en ventana de 1 o 2 hojas, con la hoja oculta tras el marco para una lectura exterior continua del cerramiento.
Apertura abatible hacia el interior con bisagras laterales. Configuración estándar para huecos verticales y balconeras.
Apertura combinada: practicable hacia el interior y basculante por el cabezal para ventilación segura sin abrir totalmente.
Apertura por el cabezal con bisagras inferiores. Ideal para zonas altas, baños y lucernarios donde se prioriza la ventilación.
El sistema E-65 C16 está disponible en lacado QUALICOAT-SEASIDE sobre cualquier color de la carta RAL (incluyendo moteados y rugosos), efecto madera y anodizado QUALANOD (EWAA-EURAS). Posibilidad de bicolor (interior / exterior independientes). Las muestras siguientes son orientativas — consultar muestra física para aprobación definitiva.
Recubrimiento en polvo termoendurecible aplicado electrostáticamente y polimerizado en horno. Acabado disponible en cualquier color de la carta RAL, con opción mate, satinado, texturado, moteado y rugoso.
Anodizado natural con sello QUALANOD (EWAA-EURAS) en plata, champagne, bronce y negro. Adicionalmente, acabado por sublimación con efecto madera para integración cálida en obra residencial.
* Los swatches mostrados son representaciones digitales orientativas y pueden diferir del color real. Consultar muestra física Marton para aprobación definitiva. Disponibilidad y precio según familia de acabado y carta vigente.
Consulta la ficha técnica con valores de ensayo UNE-EN, sección de perfil, tipologías de apertura y carta de acabados antes de prescribir o presupuestar.
